拆解報告：鉑科2000W雙向AC-DC氮化鎵逆變器
鉑科電子 2023年07月04日

杭州鉑科電子推出了一款2000W功率的雙向逆變器，這款雙向逆變器內置鎵未來氮化鎵器件，與鎵未來聯合設計，共同打造。這款雙向逆變器支持2000W功率，支持整流充電模式和逆變輸出模式，搭配鋰電池組進行儲能應用。

這款雙向逆變器型號為110BDC48-2000FC，整流模式下支持90-264V輸入電壓，逆變模式下支持43-58V輸入，110/120/220/230V輸出，滿足48V電池組儲能等相關新能源應用場景。

雙向逆變器為圖騰柱無橋 PFC+全橋 LLC 軟開關 + SR 同步整流設計，內置6顆鎵未來氮化鎵開關管，降低開關損耗，提高轉換效率和功率密度，降低散熱要求，同等體積還可做到更大功率。下面充電頭網就帶來鉑科電子這款雙向逆變器的拆解，一起來看看內部的設計和用料。

鉑科2000W雙向AC-DC逆變器外觀

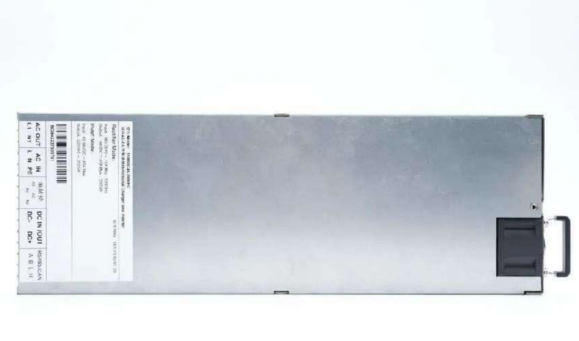

正面可見，雙向逆變器110BDC48-2000FC采用電鍍鐵殼封裝，表面有明顯金屬光澤，散熱風扇裝在機體一側，在接線柱一側粘貼端子標簽。

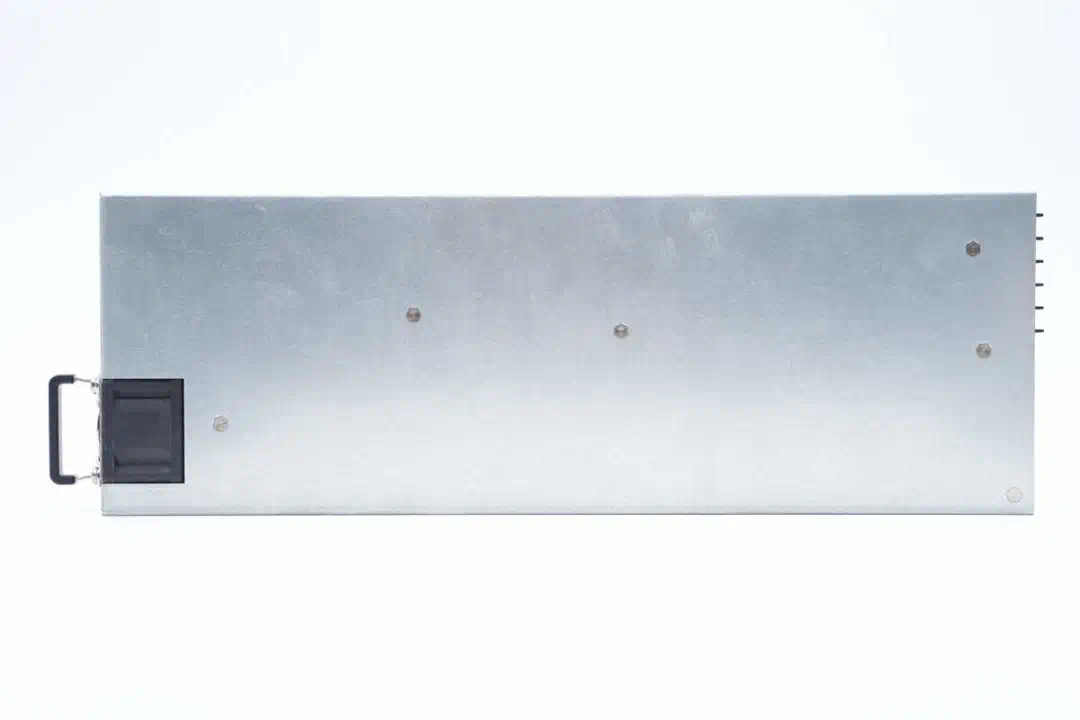

雙向逆變器外殼通過螺絲固定，在端面安裝提手，便于安裝。

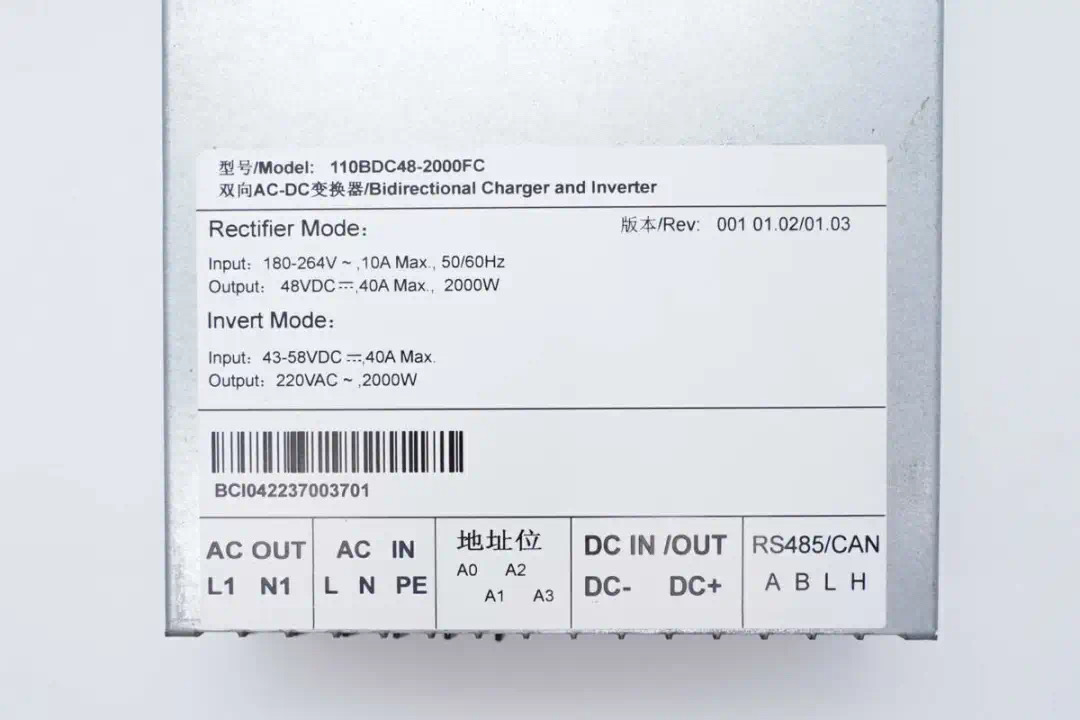

雙向逆變器外殼標簽貼紙標注

型號：110BDC48-2000FC

雙向AC-DC變換器/Bidirectional Charger and Inverter

整流模式

輸入：180-264V～10A Max.，50/60Hz

輸出：48VDC 40A Max.，2000W

逆變模式

輸入：43-58VDC 40A Max

輸出：220VAC～，2000W

標簽紙上還標注了接線端子的定義。

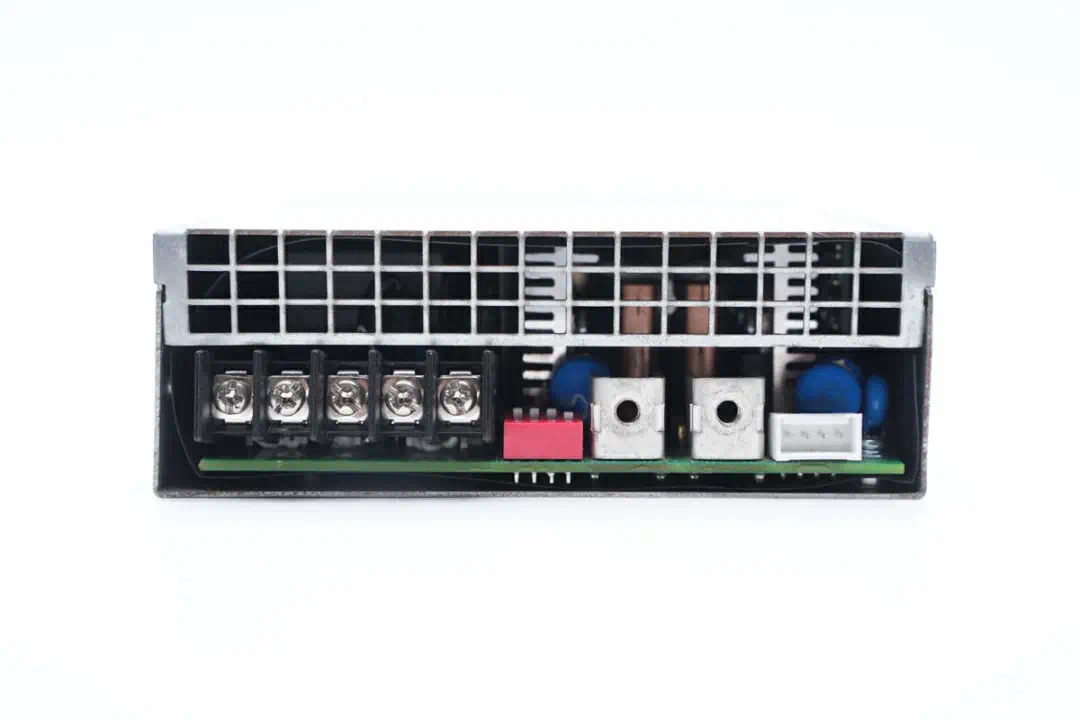

雙向逆變器接線端子特寫，依次為交流輸出和交流輸入接線柱，地址撥碼開關，直流輸入輸出接線柱和RS485/CAN總線通信接口。透過散熱格柵可以看到內部的散熱片。



外殼內部為固定PCBA模塊的螺母。

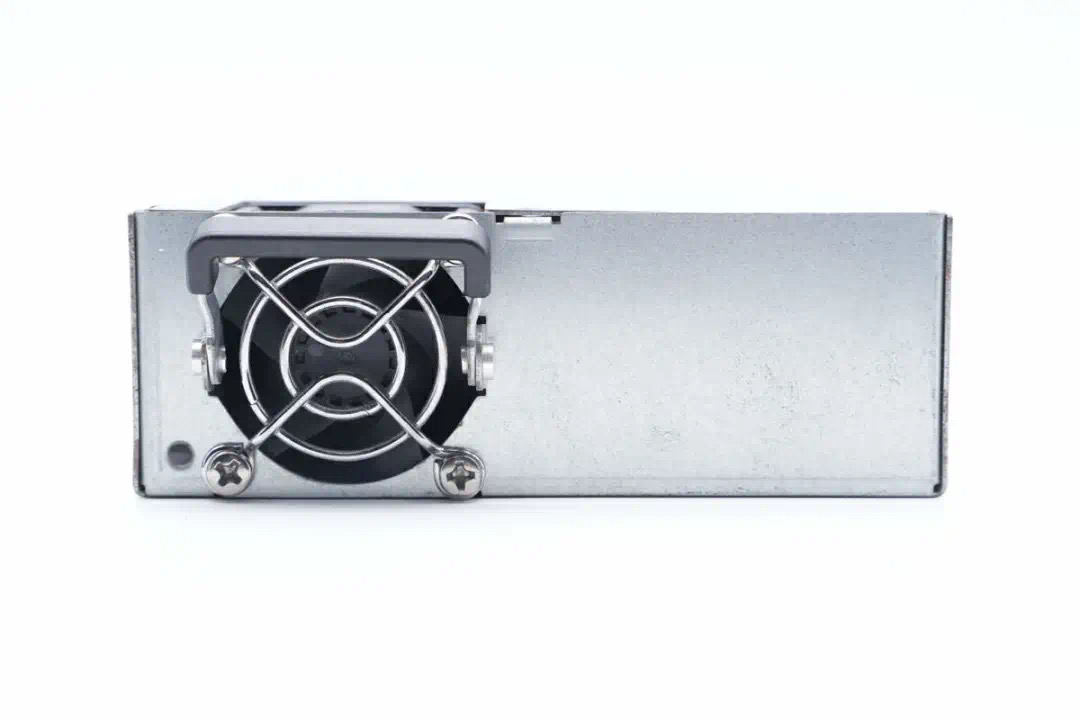

側面為散熱風扇，通過螺絲固定，并固定提手，在左下角為指示燈，用于指示逆變模塊工作狀態。

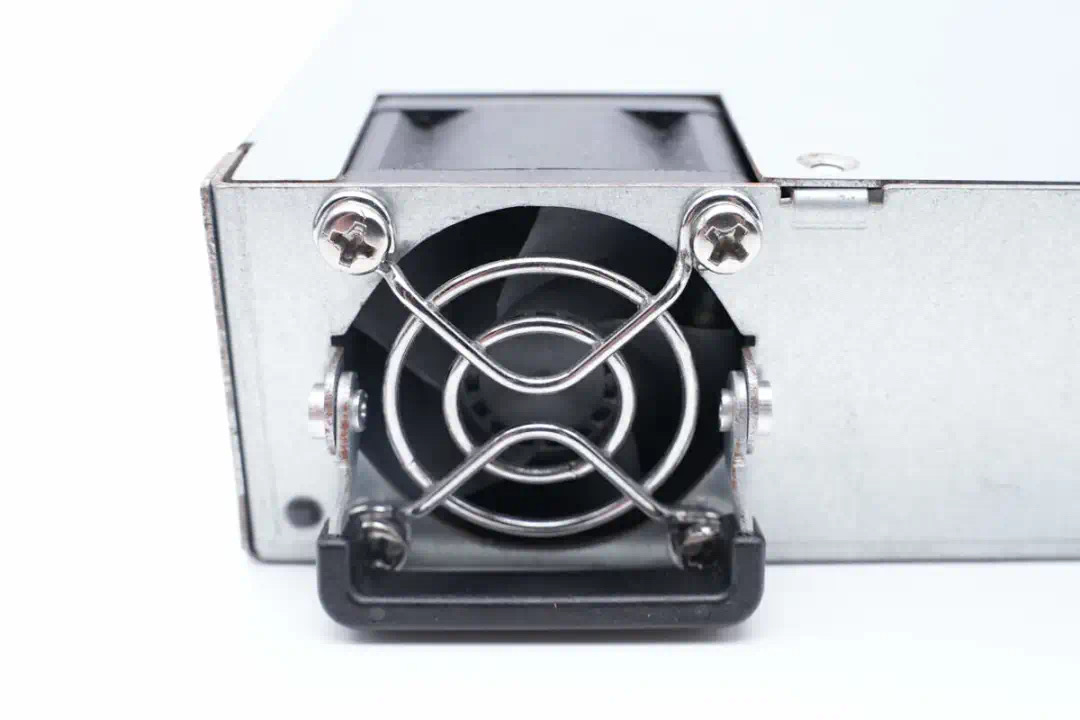

散熱風扇前端有格柵，防止異物進入。


殼體固定卡扣特寫。


交流接線柱特寫，采用螺絲固定。

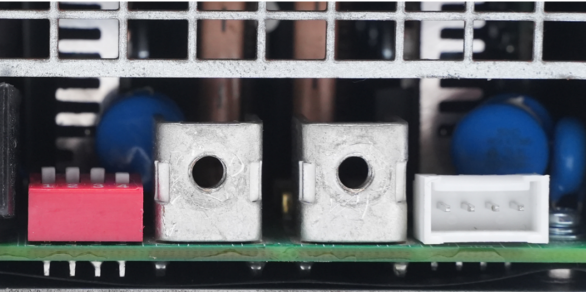

地址編碼開關，直流輸入輸出接線柱與通信連接端子特寫。

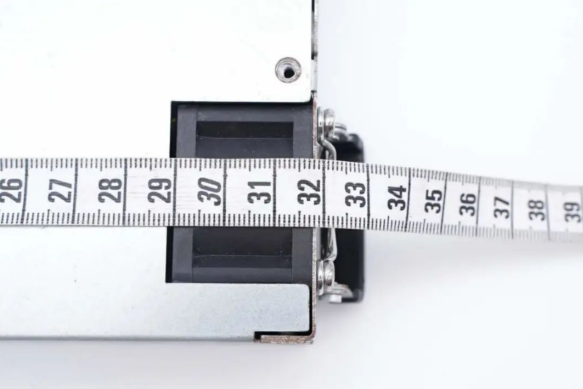

實測雙向逆變器模塊長度約為330mm。

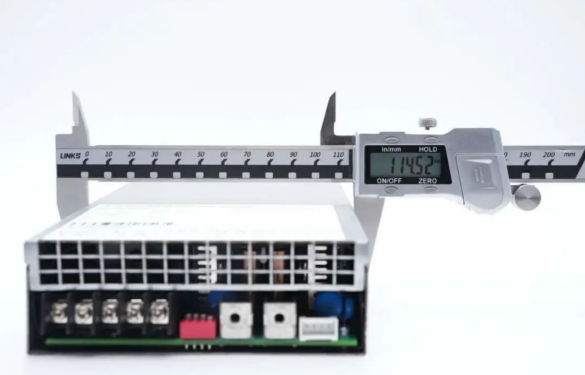

測得雙向逆變器模塊寬度約為114.5mm。

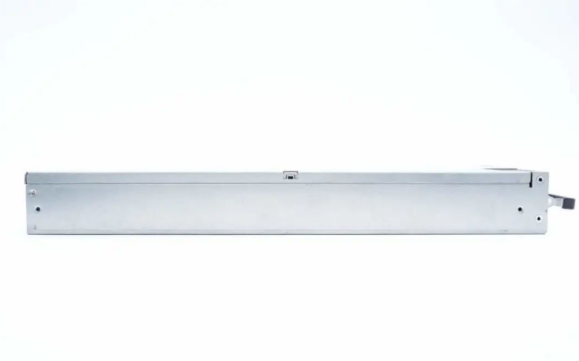

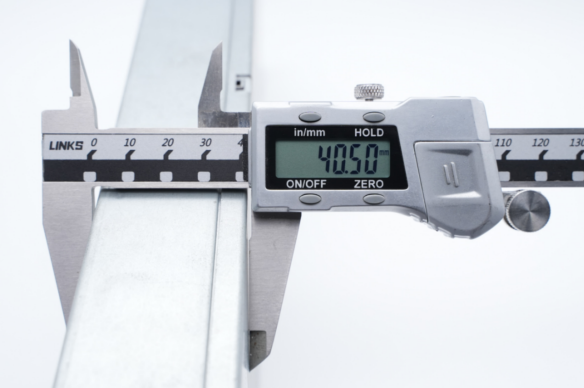

雙向逆變器模塊厚度約為40.5mm。

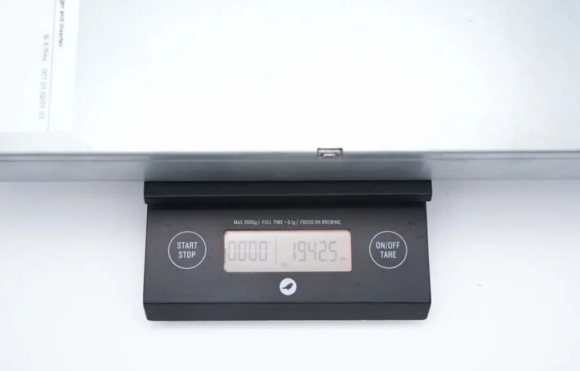

測得重量約為1943g。


鉑科2000W雙向AC-DC逆變器拆解

看完了鉑科電子這款2000W雙向儲能逆變器的外觀展示，下面就進行拆解，看看內部的用料和做工。

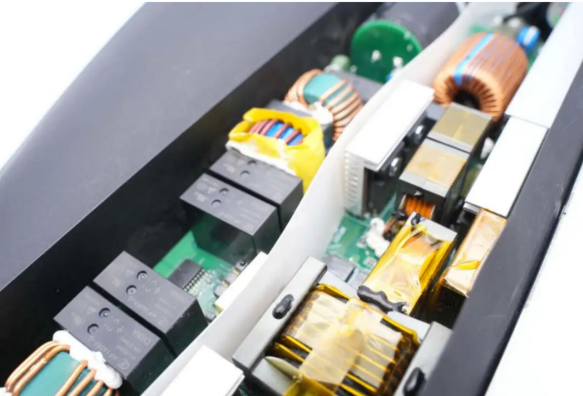

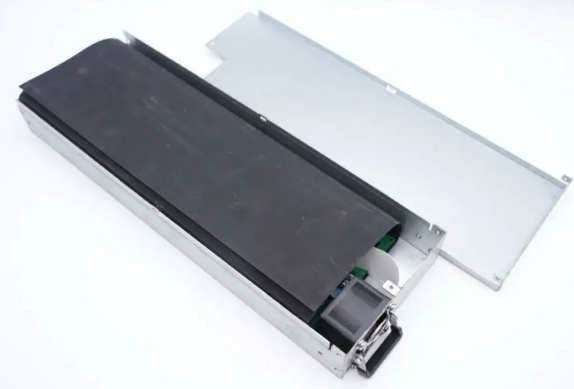

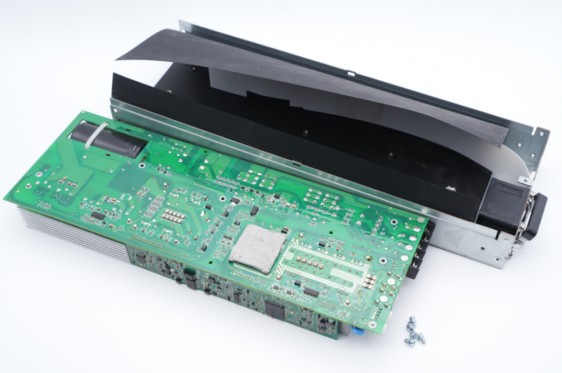

擰開固定螺絲，拆開逆變模塊外殼，內部PCBA模塊通過麥拉片絕緣。



PCBA模塊散熱片位置通過一條塑料片引導氣流導風，充分利用風扇氣流。


PCBA模塊通過螺絲固定在外殼內部。

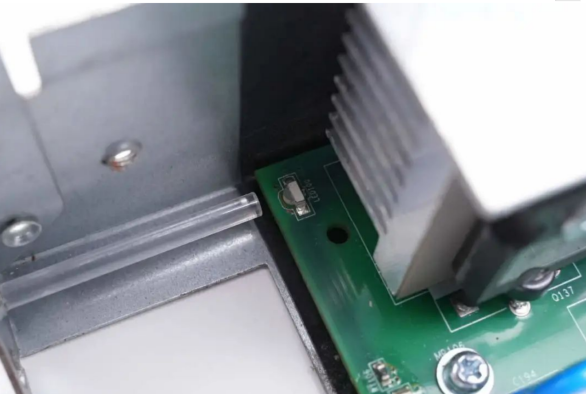

對應風扇位置的LED指示燈導光條。


擰開固定螺絲，取出內部PCBA模塊，在PCB背面粘貼一片導熱墊，利用外殼進行散熱。

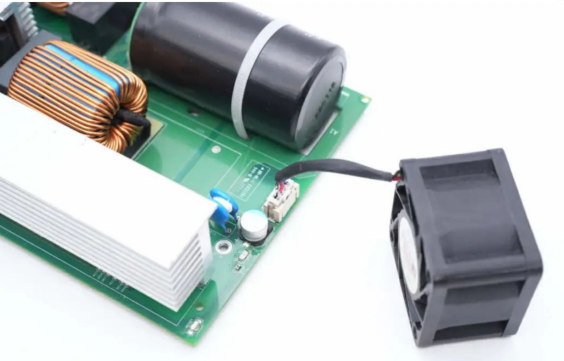

散熱風扇通過插接件進行連接。


旁邊預留有空間支持在更換PFC電感后逆變模式下可以支持110Vac和120Vac輸出，整流模式下可支持90~264Vac輸入。

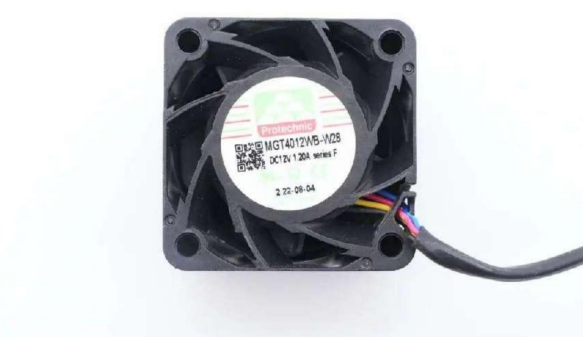

散熱風扇來自永立，型號MGT4012WB-W28，規格為12V 1.2A。

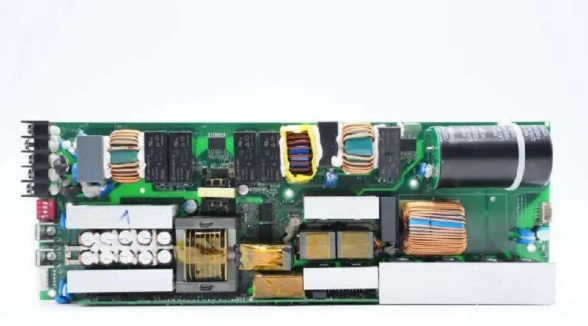

雙向逆變模塊PCBA模塊正面一覽，其中分區明確，底部左下方依次為逆變直流端，輸入濾波電容，逆變升壓管和LLC變壓器，右側依次為全橋LLC電路，四顆氮化鎵開關管分別固定在兩個散熱片上，在右下角散熱片為圖騰柱PFC開關管，由兩顆氮化鎵開關管和兩顆MOS管組成。

雙向逆變模塊為圖騰柱無橋 PFC+全橋 LLC 軟開關 + SR 同步整流設計，在右上角為高壓濾波電容，臥置焊接，并通過扎帶固定。在高壓濾波電容左側為EMI濾波電路和用于交流輸入和輸出切換的繼電器。

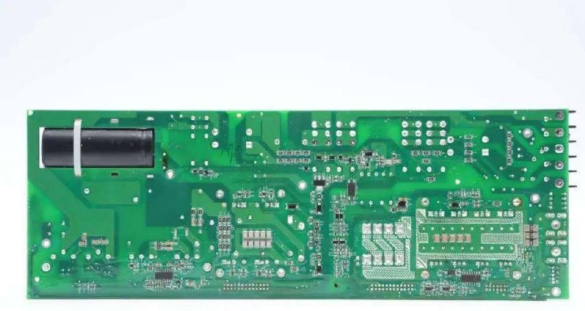

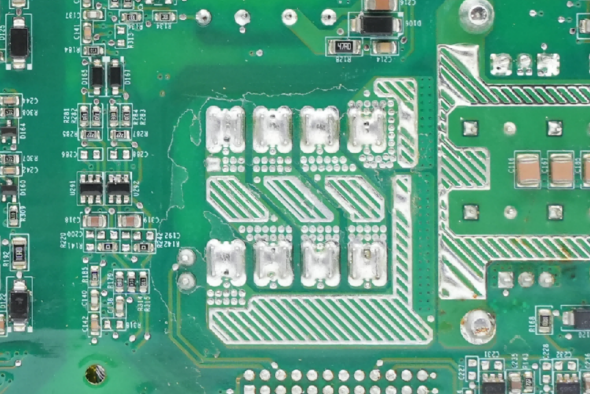

PCBA模塊背面為鏤空設計放置電容，降低厚度。背面大電流走線露銅加錫，增加載流量。焊接兩顆隔離驅動器用于升壓開關管和圖騰柱PFC開關管驅動。

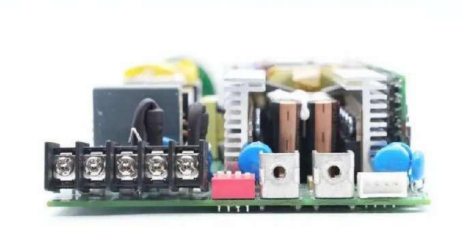

PCBA模塊輸入/輸出端一覽，交流輸入/輸出為獨立端子，直流為雙向端子，均通過接線柱連接。

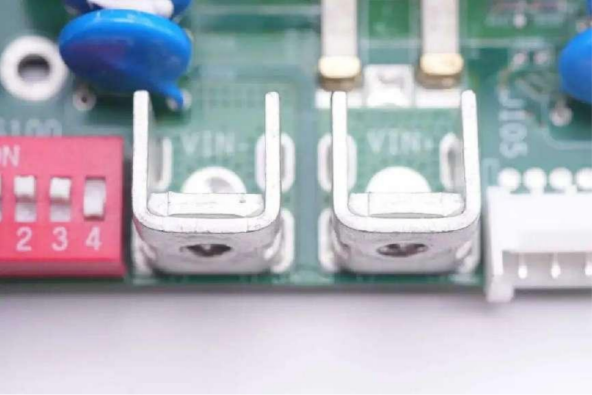

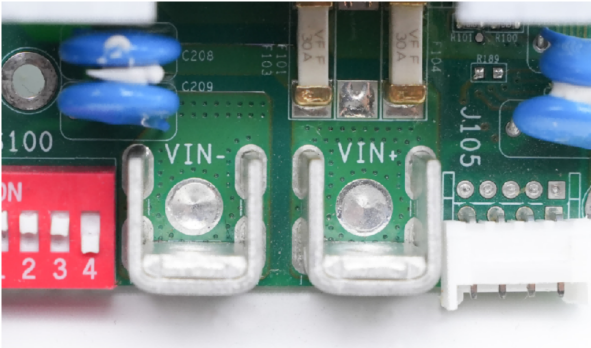

直流輸入端子特寫，接線柱焊接連接。


同時直流端子附近預留有兩個焊盤，可以兼容甩線方式連接。

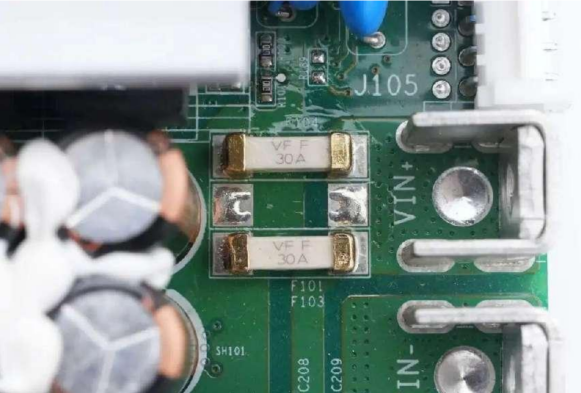

正極輸入端焊接保險絲，兩顆并聯，規格為30A，用于過流保護。

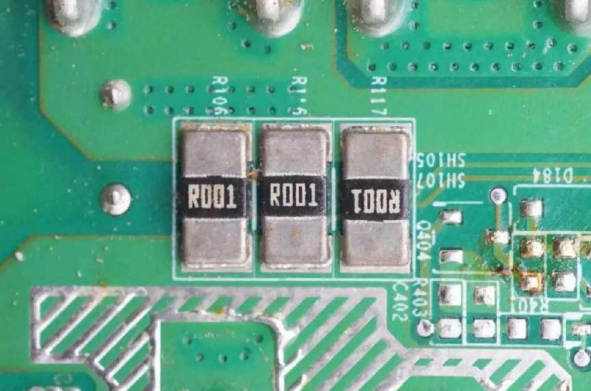

在PCB背面焊接三顆1mΩ取樣電阻，用于電流檢測。

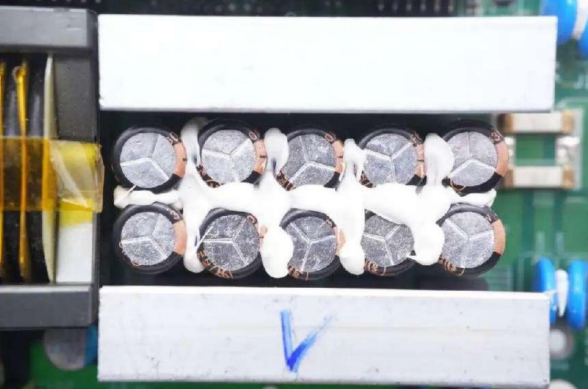

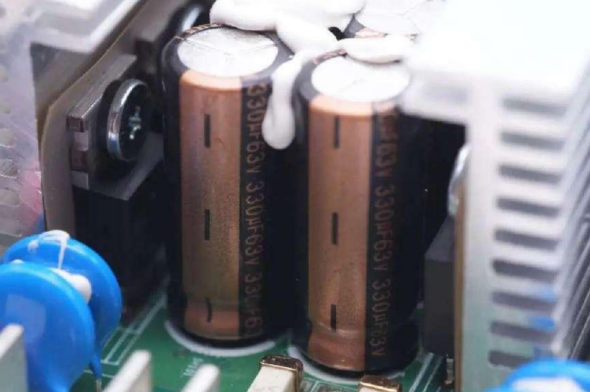

在兩片散熱片之間是輸入濾波電容，通過膠水固定，共計10顆并聯。


電解電容來自立隆，規格為330μF63V。

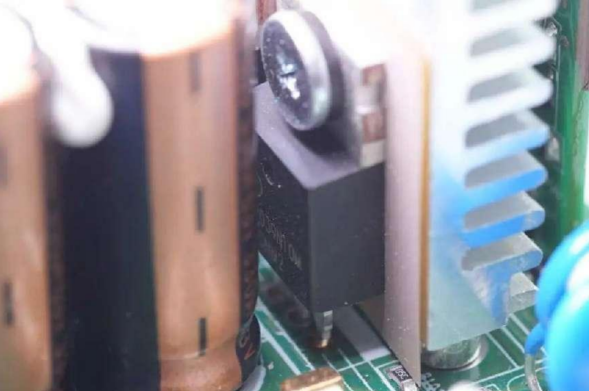

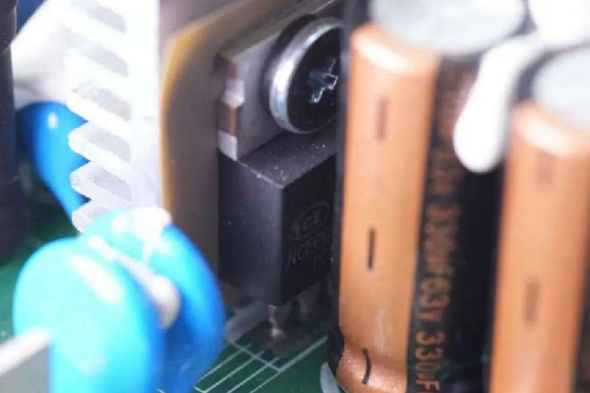

開關管來自新潔能，通過絕緣片和絕緣粒固定在散熱片上。


型號為NCEP039N10M，NMOS，耐壓100V，RDS(on) 3.65mΩ，采用TO220封裝。根據PCB焊盤得知管子為兩顆并聯，全橋連接，用于電池逆變升壓和降壓同步整流。

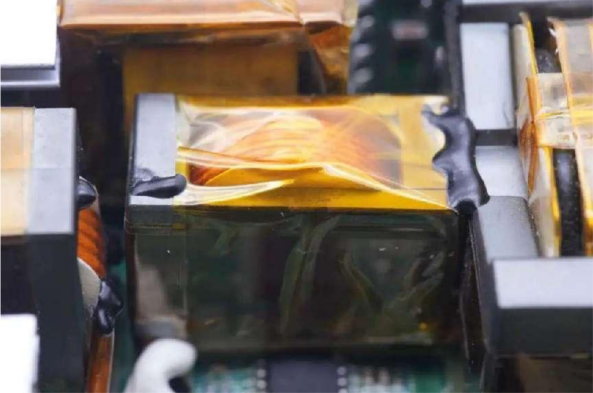

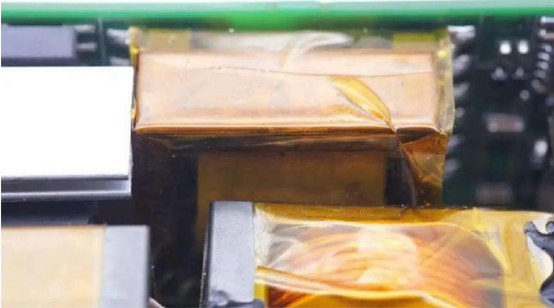

LLC變壓器低壓側線圈采用銅片焊接組成，高壓側線圈采用利茲線繞制，降低高頻損耗。


變壓器底部焊盤特寫，為銅帶焊接組成，底部粘貼導熱墊利用外殼散熱降溫。

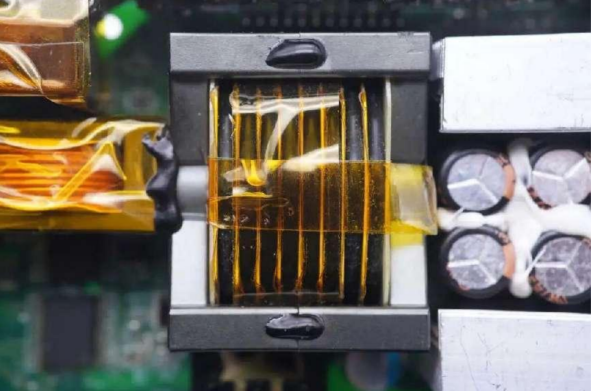

勵磁電感特寫，采用利茲線繞制，磁芯纏繞高溫膠帶絕緣。


兩片散熱片分別為全橋LLC開關管散熱，在中間是諧振電感和另一顆勵磁電感。

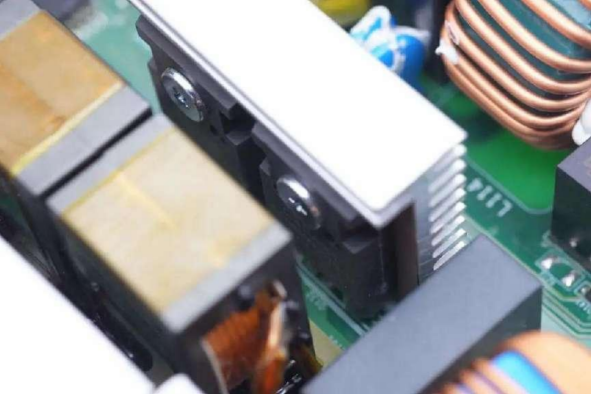

氮化鎵開關管固定在散熱片上。

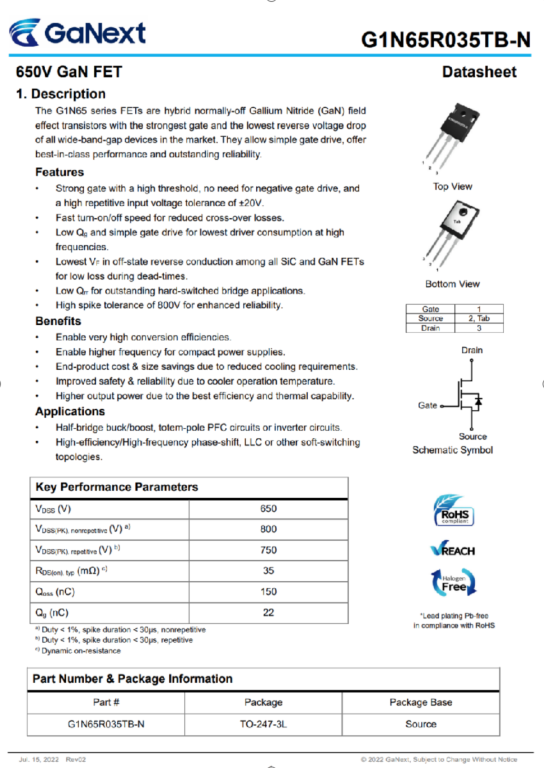

全橋LLC電路中，四顆氮化鎵開關管來自GaNext鎵未來，型號G1N65R035TB-N，是一顆耐壓650V，峰值耐壓800V的氮化鎵開關管，其導阻僅為35mΩ，采用TO247封裝，處于行業領先水平。并具有堅固的柵極，可以簡化柵極驅動設計，提供最佳的性能和杰出的可靠性。


G1N65R035TB-N柵極支持±20V耐壓，無需負壓關斷，可兼容傳統控制器。具有快速開關可降低開關損耗，低柵極電荷降低高頻開關下的驅動損耗，反向續流具有極低的VF，降低死區時間的損耗。低反向恢復電荷適合于硬開關橋式應用，800V的高峰值耐受增強了器件的可靠性。

使用G1N65R035TB-N可提高轉換能效，高頻開關有助于減小電源體積，還可降低產品的散熱需求，減小尺寸和重量，更低的運行溫度提升了安全性和可靠性。G1N65R035TB-N適用于硬開關橋式電路，比如連續電流模式圖騰柱無橋PFC或逆變器、（雙向）帶同步整流HVDC Buck降壓電路或Boost升壓電路，還適用于高頻高效率移相全橋、LLC或其他軟開關拓?fù)?，功率范?KW-6KW。

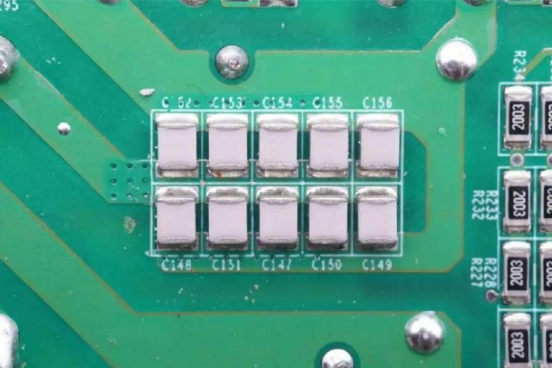

諧振電容采用十顆1210封裝的NPO電容組成。


一顆薄膜電容用于輸出濾波。

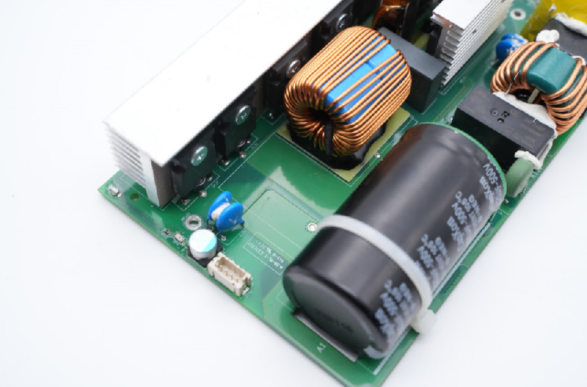

在側面為圖騰柱PFC開關管的散熱片，PFC電感和高壓濾波電容。

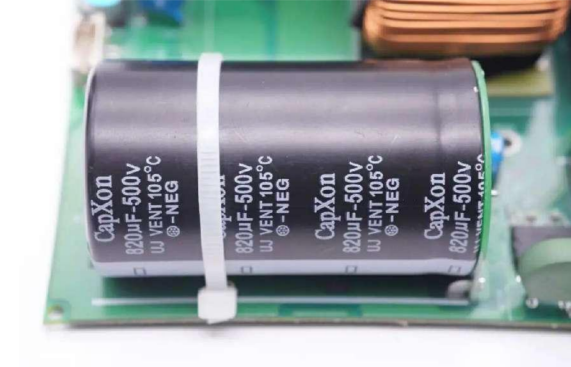

高壓濾波電容來自豐賓，規格為820μF 500V，通過轉接板臥置焊接，扎帶固定，轉接板采用銅條焊接連接到PCB上，堅固耐用。

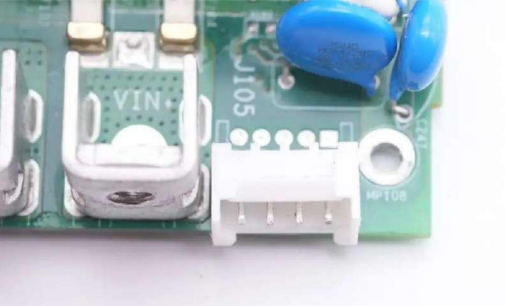

散熱風扇插接件，濾波電容和保險絲以及熱敏電阻特寫。

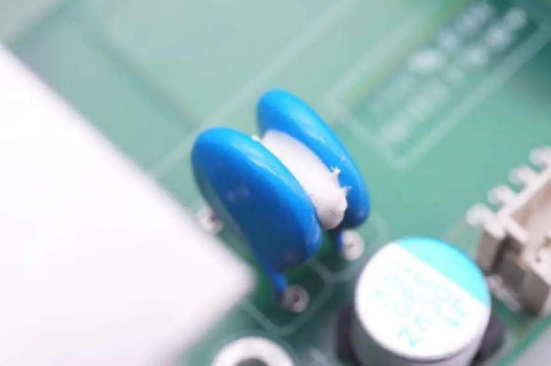

兩顆Y電容使用膠水固定。

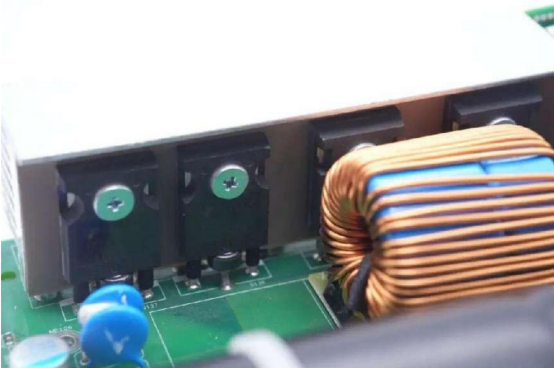

在長條形散熱片上固定四顆開關管。


用于圖騰柱PFC快速半橋的兩顆氮化鎵開關管來自鎵未來，型號G1N65R035TB-N，與全橋LLC所使用的型號相同。

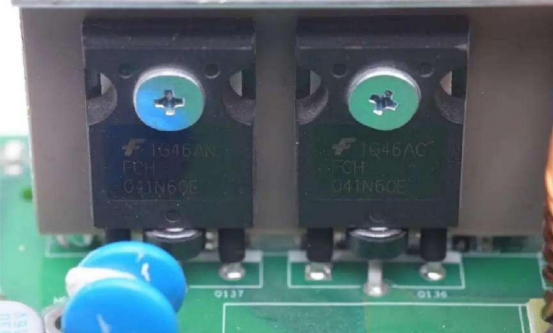

兩顆慢速半橋的開關管來自安森美，型號FCH041N60E，是一顆耐壓600V的NMOS，導阻41mΩ，采用TO247封裝。

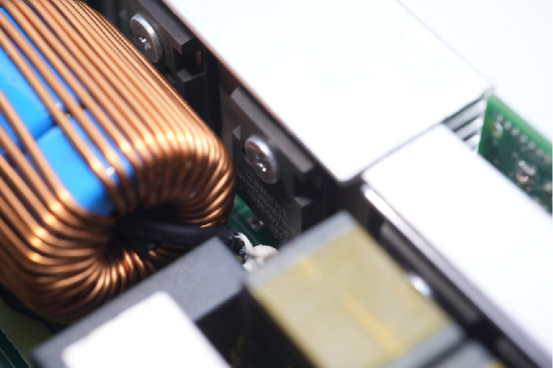

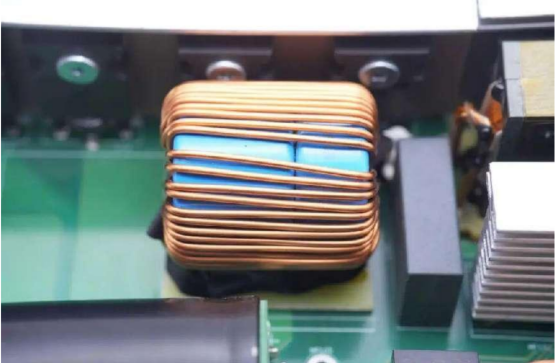

PFC電感采用兩個磁環并排繞制，底部固定電木板絕緣。


另外一側焊接繼電器，濾波電感和濾波電容等元件。


電流傳感器芯片來自ACEINNA新納，絲印MCA11503，型號MCA1101-50-3，是一顆50A量程，3.3V供電的隔離電流傳感器，采用AMR各向異性磁阻技術。


繼電器來自宏發，為HF115F系列，線圈電壓為12V，觸點額定電流16A，配合熱敏電阻抑制浪涌電流。

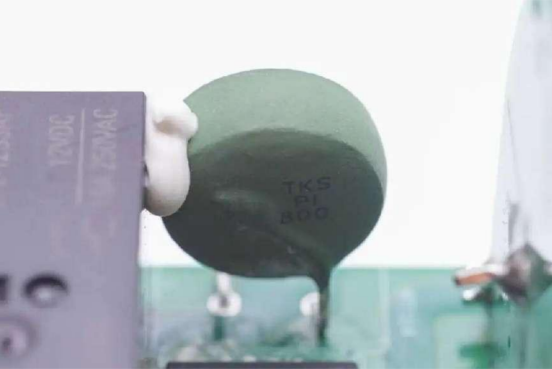

NTC熱敏電阻用于抑制浪涌電流，由繼電器短路熱敏電阻，降低損耗，熱敏電阻通過膠水固定在繼電器上。

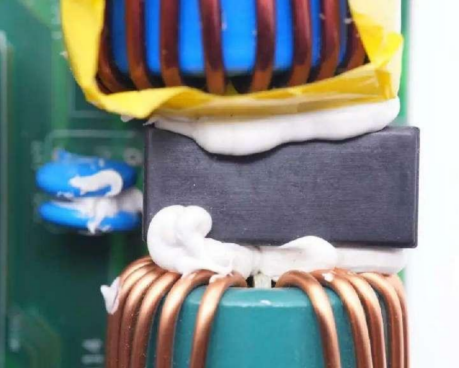

一顆共模電感采用漆包線繞制，并涂膠固定。


黑色濾波電容特寫。

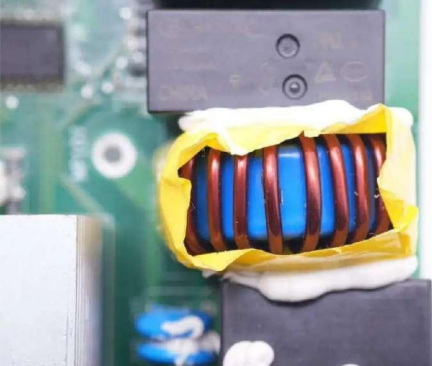

一顆濾波電感采用磁環繞制，纏繞膠帶絕緣，涂膠固定。

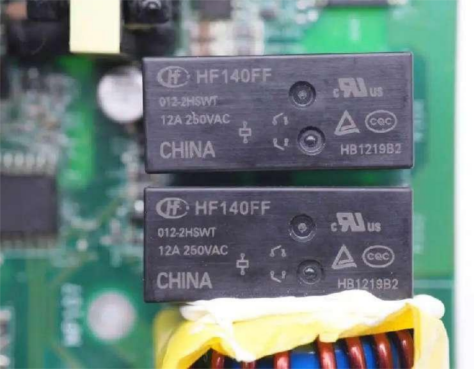

用于輸入切換的繼電器來自宏發，型號HF140FF，為兩組常開觸點，額定電流12A，線圈電壓12V，使用兩顆繼電器，將內部?jī)山M觸點并聯使用，增加載流量。


電流傳感芯片來自芯進電子，型號CC6921，為隔離霍爾電流傳感器，用于雙向逆變器輸出電流檢測。

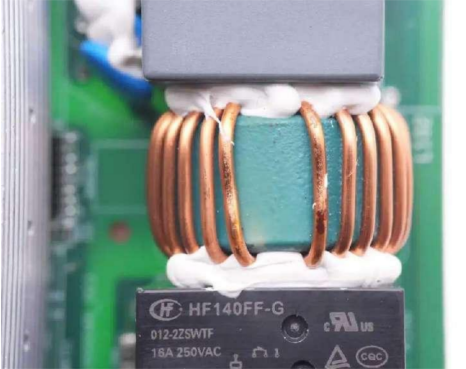

兩顆繼電器用于輸出切換，型號為HF140FF-G，觸點電流為16A。


共模電感用于輸出濾波。

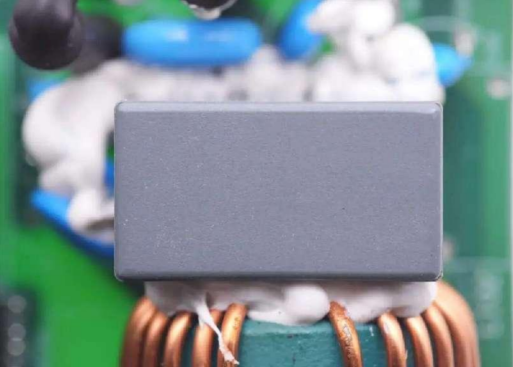

安規X2電容特寫，信息被元件和膠水覆蓋。

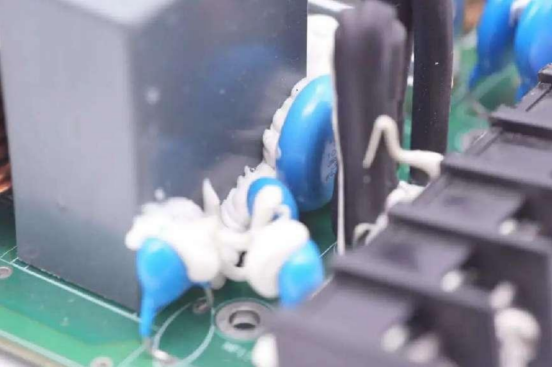

多顆藍色Y電容通過膠水固定。

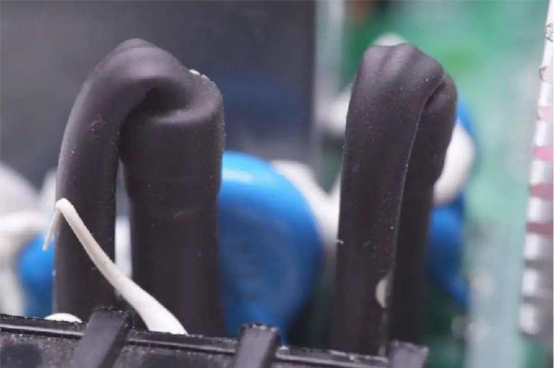

兩顆保險絲用于交流輸入過電流保護，外套熱縮管絕緣。

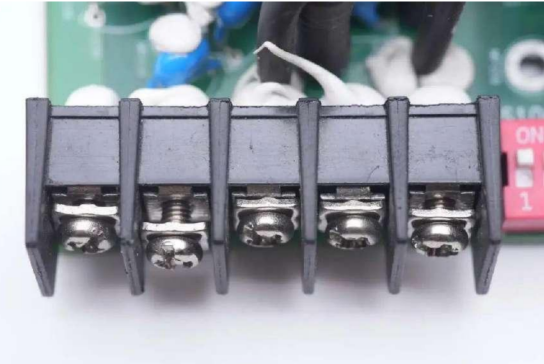

交流輸入輸出端子特寫。

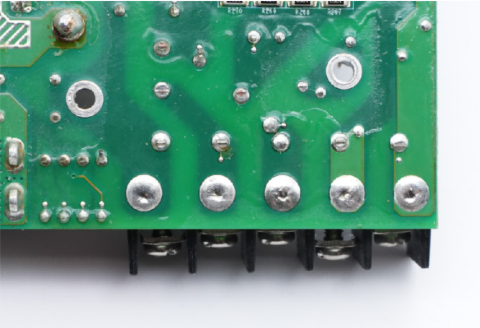

主板背面可以看到AC連接端子附近也預留有孔位，可以支持甩線方式連接。

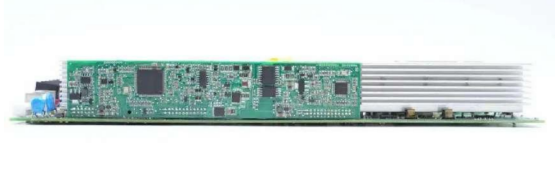

在逆變模塊側面焊接控制小板和散熱片。

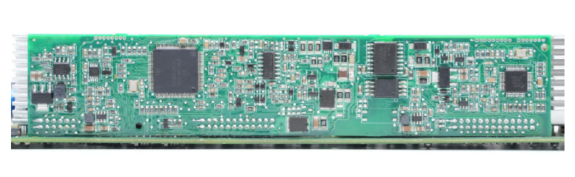

逆變控制小板為長條型，分別焊接兩顆控制器，通過隔離通信芯片實現通信。


側面控制小板背面焊接一顆變壓器，通過高溫膠帶纏繞絕緣。

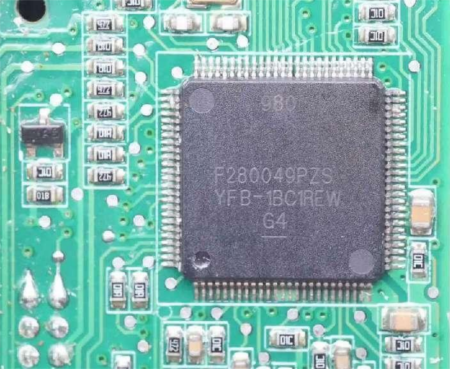

低壓側主控芯片來自TI德州儀器，為C2000系列實時微控制器，型號TMS320F280049，芯片主頻為100MHz，內部集成FPU和CLA，內置256KB閃存和100KB RAM?？捎糜诠I(yè)電機驅動，電機控制，光伏逆變器，數字電源，電動車輛與運輸，自動控制，感應和信號調理用途。用于逆變升壓/整流以及全橋LLC電路控制。

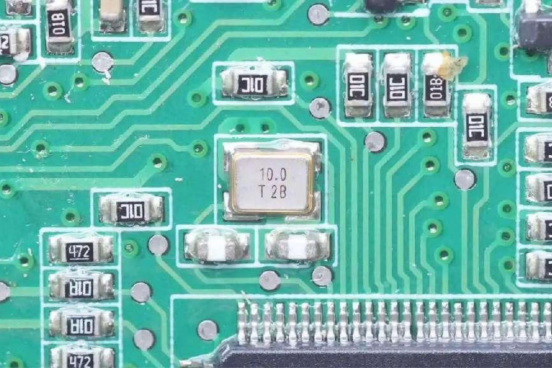

TMS320F280049外置時鐘晶振。

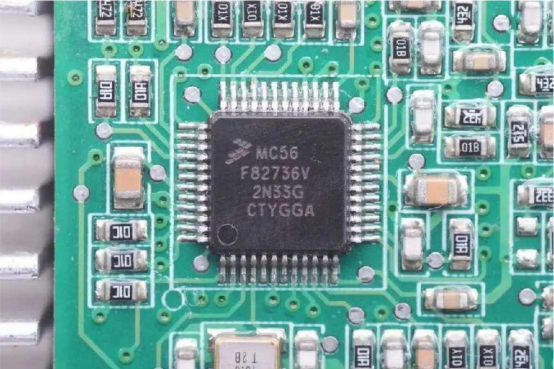

控制器來自NXP恩智浦，型號MC56F82736V，用于圖騰柱PFC控制和輸出調制。

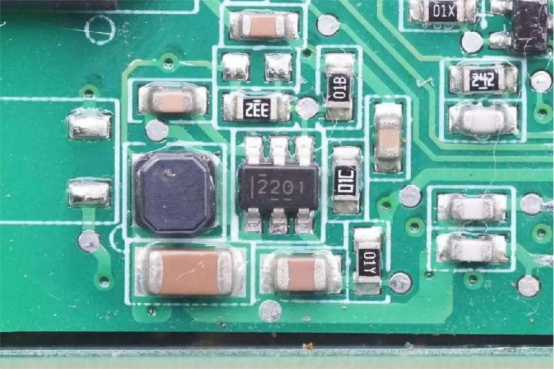

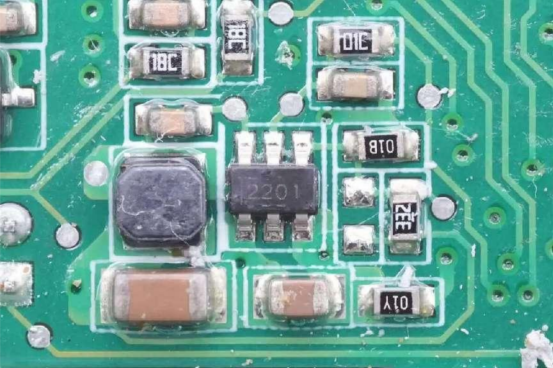

降壓轉換器來自TI德州儀器，絲印2201，實際型號為T(mén)PS562201，17V輸入電壓，2A輸出，采用SOT23封裝。

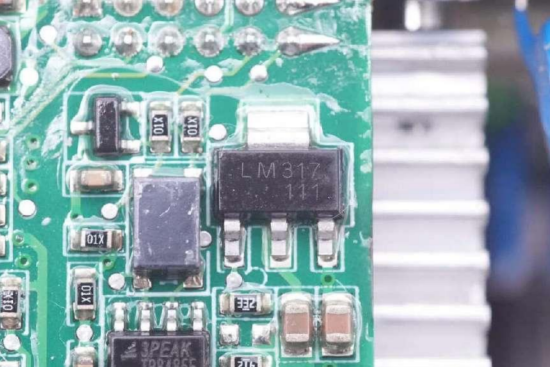

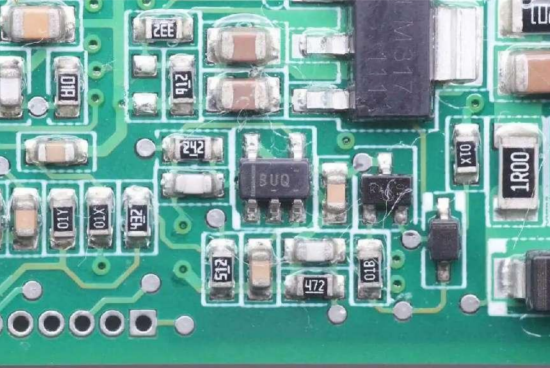

LM317用于穩壓供電。

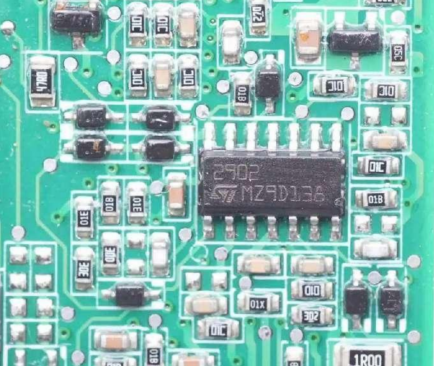

運放來自ST意法半導體，型號LM2902，是一顆低功耗四運放。

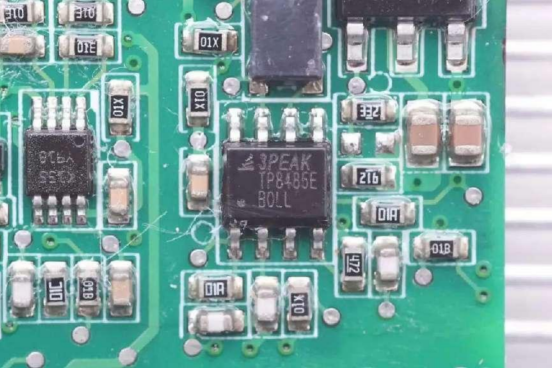

一顆通信芯片來自思瑞浦，型號TP8485E，是一顆RS485/RS422收發器芯片。


隔離放大器來自納芯微，型號NSi1311，用于電壓檢測和隔離傳輸。

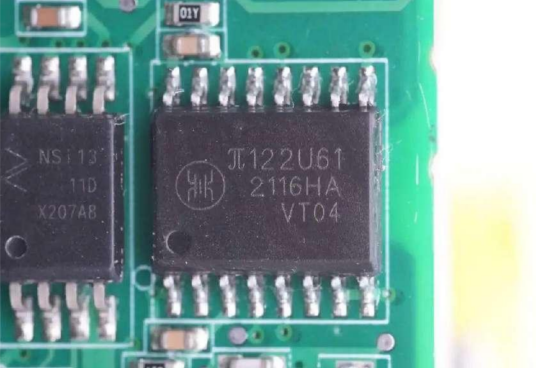

一顆隔離芯片來自榮湃，型號π122U61，具有5000Vrms隔離電壓，為雙向隔離通信。


另一路TPS562201為NXP控制器降壓供電。


TI德州儀器 OPA376精密低噪聲運放用于信號采集放大。


另一顆OPA376精密低噪聲運放。

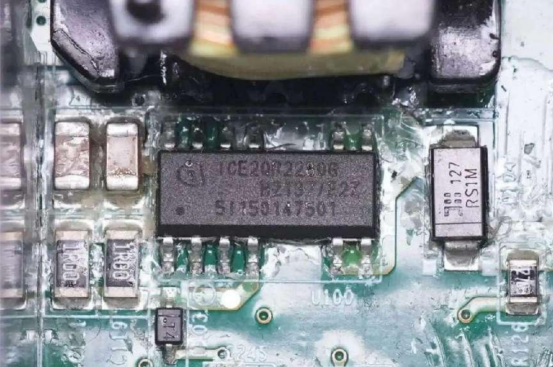

輔助電源主控芯片來自英飛凌，型號ICE2QR2280G，是一顆內置800V開關管的準諧振電源芯片，具有主動突發模式，空載功耗小于100mW。

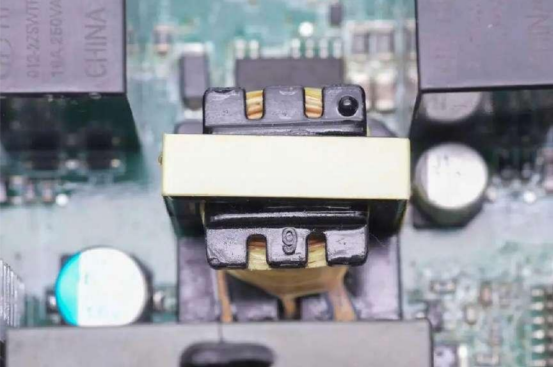

用于隔離供電的變壓器特寫。

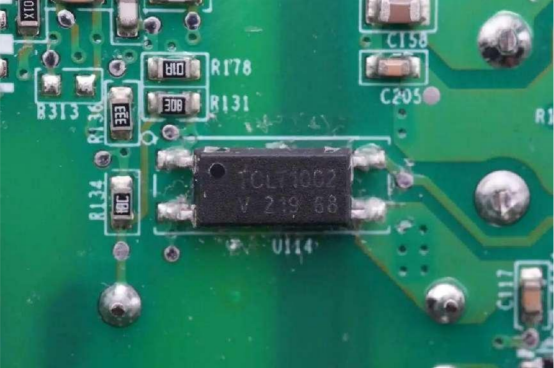

用于輸出電壓反饋的1002光耦。

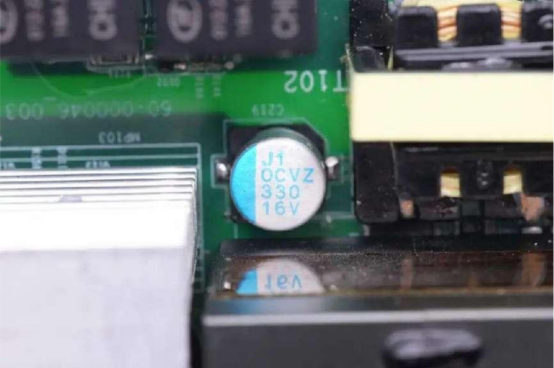

輸出濾波固態電容規格為330μF 16V。

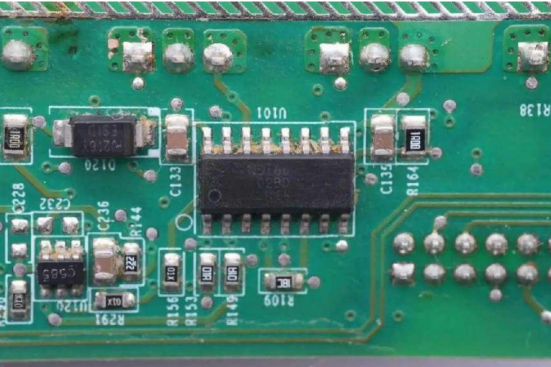

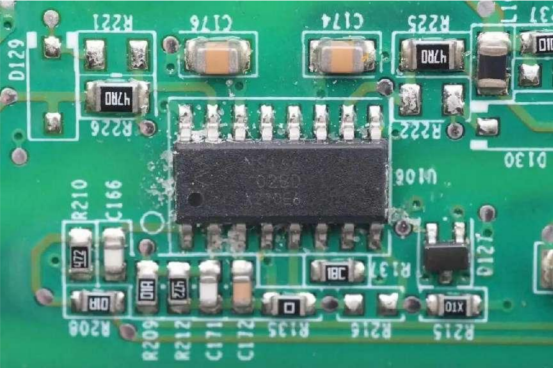

用于驅動低壓開關管的驅動器來自納芯微，型號NSi6602BD。是一顆雙通道隔離柵極驅動器芯片，支持2MHz開關頻率應用，并提供5000Vrms隔離，支持4A灌電流和6A拉電流輸出。


另一顆NSi6602BD用于圖騰柱PFC快速半橋的兩顆氮化鎵開關管驅動。

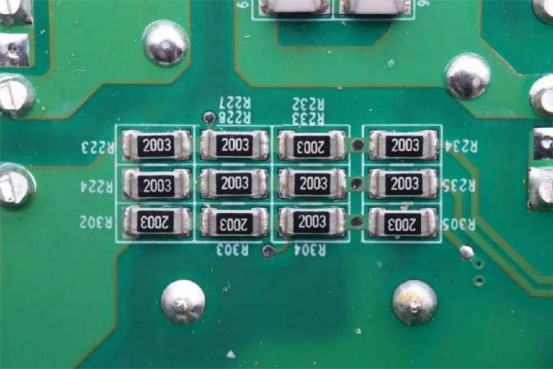

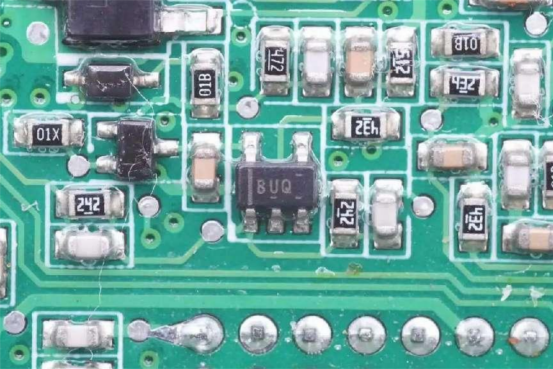

電阻分壓網絡特寫，用于電壓檢測。

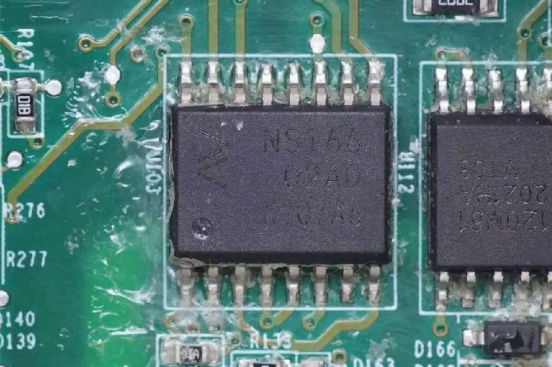

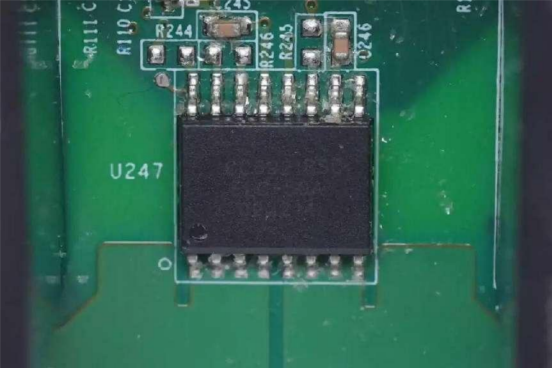

納芯微 NSi6602AD用于全橋LLC隔離驅動。

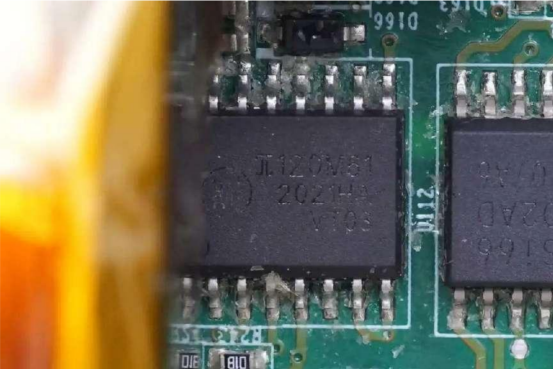

榮湃π120M61雙通道數字隔離器用于隔離通信，支持10Mbps傳輸速率，支持5000Vrms交流隔離。


藍色Y電容來自ISND華信安，通過膠水固定。

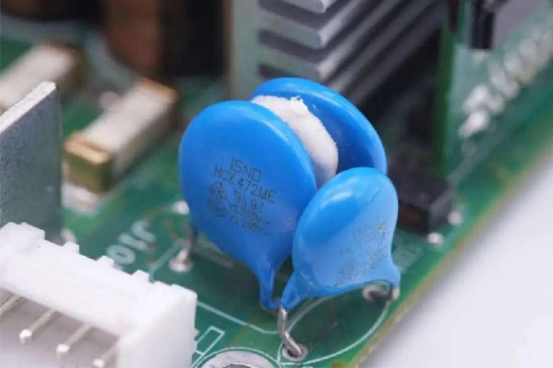

兩顆藍色Y電容通過膠水固定。

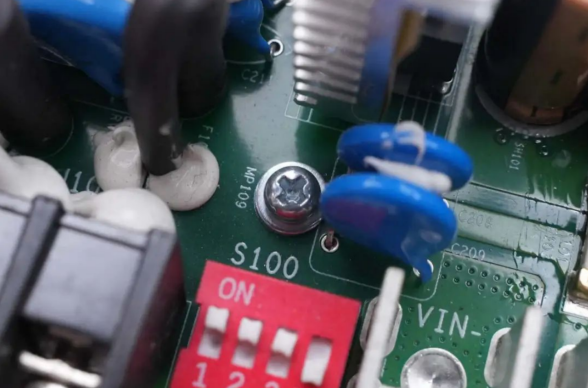

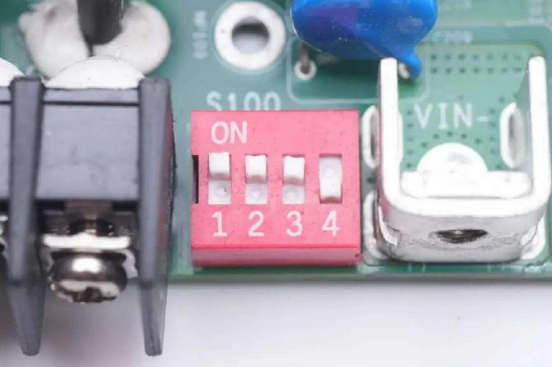

四位地址撥碼開關特寫。


用于遠程控制的 CAN 通信和 RS485 通訊接口特寫。

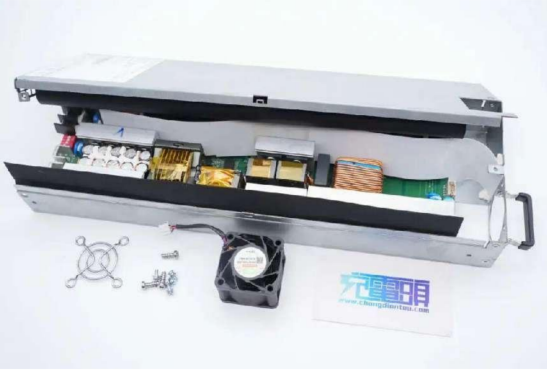

全部拆解一覽，來張全家福。

拆解總結

鉑科電子這款2000W雙向逆變器為工業標準尺寸的外殼設計，交流輸入輸出和直流輸入輸出均為螺絲接線端子。雙向逆變器自帶散熱風扇用于為內部功率器件散熱，降低溫升。雙向逆變器設計為搭配48V電池組使用，支持AC側輸出多機并聯使用提高輸出功率。

充電頭網通過拆解了解到，鉑科電子這款雙向逆變模塊采用基于氮化鎵的圖騰柱PFC和全橋LLC設計，圖騰柱PFC控制器來自NXP恩智浦MC56F82736V，LLC控制器來自TI德州儀器C2000系列TMS320F280049。兩顆控制芯片及外圍元件焊接在垂直小板上，充分利用空間。

其中全橋LLC電路采用四顆鎵未來G1N65R035TB 氮化鎵開關管，圖騰柱PFC快速半橋采用兩顆鎵未來G1N65R035TB 氮化鎵開關管。鎵未來氮化鎵開關管采用散熱增強的TO247封裝，導阻僅為35mΩ，其轉換效率高，抗干擾性能強，完全滿足中大功率對高可靠性的要求，處于行業領先水平。
